الدليل النهائي لآلات النشر ذات العمود المزدوج: الأنواع والميزات والتطبيقات

مقدمة لآلات النشر ذات العمود المزدوج

إن مشهد التصنيع الحديث مدفوع دائمًا بالحاجة إلى السرعة والدقة والقدرة على معالجة المواد الصعبة والمعقدة بشكل متزايد. وفي قلب هذه القدرة الصناعية تكمن قطعة هامة من المعدات: آلة المنشار ذات العمود المزدوج. هذه الآلات الهائلة ليست مجرد أدوات لتقطيع المعادن؛ إنها أعجوبة هندسية مصممة للتعامل مع عمليات القطع الأكثر تطلبًا بثبات ودقة لا يتزعزعان. إنها تمثل قمة تكنولوجيا فصل المواد واسعة النطاق، وتميز نفسها عن أنواع آلات النشر الشريطية الأبسط من خلال تصميم معماري فائق الجودة. أدى الطلب على حجم أكبر للمكونات واستخدام المواد الغريبة، خاصة في القطاعات عالية المخاطر، إلى ترسيخ تكوين العمود المزدوج باعتباره المعيار الذهبي لإعداد المخزون عالي التحمل.

تعريف موجز لآلات النشر ذات العمود المزدوج.

أ رأى الفرقة عمود مزدوج يتم تعريفه في المقام الأول من خلال تكوينه الهيكلي. على عكس المناشير التقليدية أو ذات العمود الواحد حيث يتم دعم إطار المنشار من جانب واحد فقط، يتميز تصميم العمود المزدوج بعمودين أو أدلة قوية، غالبًا ما تكون رأسية، تدعم إطار المنشار وتوجهه بشكل صارم أثناء تحركه عموديًا أو أفقيًا عبر قطعة العمل. هذا التكوين، الذي غالبًا ما يتميز بهيكل منشار شريطي بإطار فولاذي مقوى للخدمة الشاقة، يضمن أن آلية القطع تكون متوازية ومتعامدة مع المادة التي يتم قطعها طوال الشوط بأكمله. يعد نظام التوجيه المتوازي هذا بمثابة الفارق الرئيسي، حيث يوفر أقصى قدر من الدعم، ويقلل من الاهتزاز، ويضمن الدقة الخطية، خاصة عند التعامل مع الكتل الضخمة أو حزم المواد.

المبدأ الأساسي لأي آلة منشار شريطي هو استخدام شريط معدني مسنن متواصل - الشفرة - التي تعمل على عجلتين كبيرتين، مدعومة بمحرك عالي عزم الدوران. تم شد هذه الشفرة إلى درجة عالية للغاية، مما يمكنها من تقطيع المعدن بكفاءة. ومع ذلك، في الإعداد القياسي أو ذو العمود الواحد، يمكن أن يكون رأس المنشار الكابولي عرضة للانحراف أو قوى الالتواء عند مواجهة مقاومة المواد الصلبة الكبيرة. المنشار ذو العمود المزدوج يزيل هذه الثغرة الأمنية. من خلال دعم رأس القطع على عمودين متزامنين ومُجهزين بدقة، يتم توزيع قوة القطع بأكملها والتحكم فيها بشكل مثالي. تسمح هذه السلامة الهيكلية للآلة بتطبيق الضغط اللازم دون انحراف، مما يجعلها تستحق مكانها حقًا في فئة معدات المنشار الشريطي للخدمة الشاقة. إن الدقة التي توفرها آلية الدعم المزدوج هذه غير قابلة للتفاوض بالنسبة للصناعات التي تكون فيها سلامة المواد والتفاوتات الصارمة ذات أهمية قصوى، وغالبًا ما تقلل من بدل المعالجة اللازم للقطع المقطوعة.

إن التطور من الهيكل الأساسي ذو العمود الواحد إلى المنشار الشريطي ذو العمود المزدوج كان مدفوعًا بالثورة المعدنية في القرن العشرين. ومع ظهور مواد أقوى وأكثر صلابة مثل الفولاذ عالي الكربون، والسبائك المقاومة للحرارة، والمواد المركبة المستخدمة في مجال الطيران والفضاء، أصبحت الحاجة إلى وسائل مستقرة وقوية للقطع الأولي أمرًا بالغ الأهمية. لم تتمكن تصميمات آلات النشر الشريطية المبكرة من التعامل مع حجم وصلابة هذه القطع الجديدة. يوفر المنشار الشريطي ذو الإطار الفولاذي بهيكله ذو العمود المزدوج المقاومة اللازمة للالتواء والانحناء، مما يسمح بمظاريف عمل أكبر واستقامة قطع متسقة. تعد هذه الصلابة أمرًا بالغ الأهمية لدرجة أن دقة أبعاد القطعة المقطوعة غالبًا ما ترتبط ارتباطًا مباشرًا باستقرار هيكل الماكينة، مما يجعل تصميم العمود المزدوج مطلبًا أساسيًا للتصنيع الحديث الذي يركز على الجودة.

تسليط الضوء على أهميتها في قطع المعادن الثقيلة.

لا يمكن المبالغة في أهمية آلات المنشار الشريطي المزدوج العمود في مجال قطع المعادن شديدة التحمل. في الصناعات الصعبة مثل الطيران، والسيارات، وبناء السفن، وتوليد الطاقة، وإنتاج الأدوات والقوالب على نطاق واسع، كثيرًا ما يتم تشكيل المكونات أو صبها من سبائك عالية القوة، وفولاذ الأدوات المتخصصة، والمواد الغريبة مثل التيتانيوم، والإينكونيل، ومختلف السبائك الفائقة القائمة على النيكل. تمثل هذه المواد تحديات تشغيلية كبيرة: فهي تمتلك قوة إنتاجية عالية، وتولد أحمالًا حرارية شديدة أثناء القطع، وتتطلب قوة تغذية استثنائية لا تتزعزع واستقرارًا هيكليًا لتجنب تآكل الشفرة المبكر، أو تقطيع الأسنان، أو، الأهم من ذلك، القطع غير الدقيقة أو غير العمودية.

هذا هو بالضبط المكان الذي يتفوق فيه المنشار ذو العمود المزدوج. تسمح صلابتها الفائقة بتغذية الشفرة بشكل ثابت وعالي الضغط في قطعة العمل دون أدنى تلميح للانحراف أو الثرثرة. تعد قدرة تخفيف الاهتزاز هذه ميزة هائلة مقارنة بالتصميمات الأقل استقرارًا. عندما ترتعش الشفرة، تتسبب قوى التأثير في حدوث كسر دقيق سريع لحافة القطع، مما يؤدي إلى بهتان سريع وزيادة توليد الحرارة وسطح قطع أكثر خشونة. من خلال ضمان مسار قطع سلس ومستقر، فإن المنشار الشريطي للخدمة الشاقة لا يقطع بشكل أسرع فحسب، بل يعمل أيضًا على إطالة العمر الوظيفي للشفرات باهظة الثمن ثنائية المعدن أو ذات الرؤوس الكربيدية.

والنتيجة هي تأثير تحويلي على كفاءة الإنتاج وفعالية التكلفة. يسمح الاستقرار بمعلمات محسنة، مثل معدلات التغذية الأعلى وسرعات الشفرة الأسرع، مما يؤدي إلى إنتاجية أسرع وتقليل وقت المعالجة بشكل كبير. بالنسبة لمراكز خدمة المعادن الكبيرة والشركات المصنعة للمكونات ذات الحجم الكبير، ترتبط القدرة على تقسيم السبائك أو الكتل الكبيرة بسرعة ودقة بشكل مباشر بربحيتها والجداول الزمنية للتسليم. إن الاستثمار في منشار شريطي صناعي قوي مع بناء منشار شريطي بإطار فولاذي وتكوين عمود مزدوج يُترجم مباشرة إلى تقليل هدر المواد، وجودة المكونات الفائقة، والخدمات اللوجستية المبسطة. إنهم العمال المسؤولون عن تحطيم سبائك وقضبان المواد الخام الضخمة، والتي يمكن أن تزن عدة أطنان، إلى أقسام يمكن التحكم فيها من أجل التصنيع اللاحق باستخدام الحاسب الآلي أو الحدادة أو المعالجة الحرارية، مما يجعلها عنصرًا أساسيًا في سلسلة توريد التصنيع العالمية. وبدون الاستقرار الجوهري لهذه الآلات، فإن التكلفة والوقت المرتبطين بمعالجة المواد الحديثة عالية الأداء ستكون باهظة، وربما تؤدي إلى تعطيل الابتكار في القطاعات التي تعتمد على هذه التركيبات المعدنية المتقدمة.

اذكر الأنواع والتطبيقات المختلفة.

أدى الأداء الناجح والاعتماد الواسع النطاق للمنشار الشريطي ذو العمود المزدوج إلى العديد من الفئات المتميزة والتكامل التكنولوجي، مما أدى إلى تكييف مبدأ آلة النشر الشريطي الأساسي مع العديد من الاحتياجات الصناعية المتخصصة ومتطلبات سير العمل. تدور هذه الفروق في المقام الأول حول اتجاه القطع ودرجة الأتمتة المدمجة في نظام التحكم بالماكينة.

التصنيف حسب التوجه:

المنشار الشريطي ذو العمود المزدوج الأفقي: هذا هو التكوين الأكثر شيوعًا وكلاسيكيًا للمنشار الشريطي ذي العمود المزدوج. يتم وضع إطار المنشار بشكل عام بشكل أفقي، وتنتقل الشفرة إلى الأسفل داخل قطعة عمل مثبتة أفقيًا. يعد هذا الإعداد مناسبًا تمامًا لعمليات القطع السائبة التي تتضمن قضبانًا طويلة أو أنابيب أو أشكالًا هيكلية أو قطعًا ضخمة مستطيلة أو أسطوانية. يسمح الترتيب الأفقي للجاذبية بمساعدة عملية القطع بينما تقوم الأعمدة المزدوجة بإدارة ضغط التغذية الهبوطي الكبير المطلوب لعمليات المنشار الشريطي لقطع المعادن الفعالة بأقطار كبيرة. إنها المعيار لمراكز خدمة المعادن ومعالجة المواد الأولية في كل الصناعات الثقيلة تقريبًا.

المنشار الشريطي العمودي المزدوج: على الرغم من أنه أقل شيوعًا بالنسبة للقطع الكبير الحجم والخط المستقيم لمخزون القضبان، فإن التكوين الرأسي لا غنى عنه لقطع الألواح الكبيرة السميكة أو المقاطع الفولاذية الإنشائية أو لتنفيذ قطع كفاف أو "تحزيز" متخصص على قطع العمل. في هذا التصميم، غالبًا ما يتم وضع قطعة العمل ثابتة على طاولة، وتتحرك مجموعة الشفرات عموديًا على طول الأعمدة، مما يوفر تقطيعًا دقيقًا للمكونات حيث يمنع حجم المادة الحركة. غالبًا ما يتم استخدامها كعملية أولية لفصل مادة اللوحة الكبيرة قبل أن تنتقل إلى القطع بالبلازما أو الليزر.

التصنيف حسب الأتمتة والتكنولوجيا:

المنشار الشريطي ذو العمود المزدوج الأوتوماتيكي باستخدام الحاسب الآلي: لقد أدى تكامل التحكم العددي بالكمبيوتر (CNC) إلى إحداث تحول جذري في قدرات المنشار الشريطي ذي العمود المزدوج. يسمح المنشار الشريطي CNC بقطع المعادن بشكل أوتوماتيكي بالكامل. يقوم المشغل ببرمجة الأبعاد المطلوبة، وتسلسل القطع، ونوع المادة، وتدير الماكينة العملية بأكملها: فهرسة المواد، والتثبيت، ومعلمات القطع، وتفريغ المواد. يعد هذا المستوى من الأتمتة ضروريًا لإنتاج كميات كبيرة ومتكررة ودقيقة. فهو يضمن تكرارًا استثنائيًا ويقلل بشكل كبير من مخاطر أخطاء المشغل، مما يسمح بإجراء عمليات قطع متداخلة معقدة واستخدام المخزون الأمثل. يتيح التكامل الرقمي للمنشار الشريطي CNC التواصل مع أنظمة إدارة المصنع (MES/ERP)، مما يتيح التكامل السلس في أنظمة التصنيع الصناعية 4.0.

المنشار الشريطي ذو العمود المزدوج الهيدروليكي: أlthough nearly all آلات المنشار ذات العمود المزدوج للخدمة الشاقة باستخدام المكونات الهيدروليكية للتثبيت والتغذية، فإن التركيز بشكل خاص على المنشار الشريطي الهيدروليكي يسلط الضوء على الدور الحاسم الذي تلعبه هذه التقنية. الأنظمة الهيدروليكية ليست مخصصة للقوة الغاشمة فحسب؛ فهي ضرورية لتوفير توصيل طاقة سلس ومتحكم فيه بدقة وقابل للتعديل. تعد هذه القوة التي يتم التحكم فيها ضرورية لإدارة المقاومة المتغيرة التي تتم مواجهتها عند قطع مقاطع عرضية مختلفة من المواد أو الانتقال بين مراحل المواد الصلبة واللينة. تضمن أنظمة التخميد الهيدروليكية الفائقة معدل تغذية ثابتًا وغير متشنج، وهو أمر بالغ الأهمية لتحقيق عمر طويل للشفرة وتشطيب سطح مقطوع عالي الجودة. سيحتوي المنشار الشريطي ذو العمود المزدوج عالي الجودة دائمًا على نظام هيدروليكي متطور لتطبيق القوة بشكل دقيق ومُدار.

يتحدث مشهد التطبيقات الموسع للمنشار الشريطي ذو العمود المزدوج عن موثوقيته وتعدد استخداماته. وهي تشمل العمليات الحيوية مثل إعداد أعمدة التوربينات الضخمة في صناعة توليد الطاقة، وتقسيم الإطارات الفولاذية السميكة والألواح المدرعة لمشاريع البناء والدفاع، وتقطيع مقاطع الألمنيوم الكبيرة والفولاذ المتخصص لتلبية المتطلبات الصارمة لصناعة الطيران. علاوة على ذلك، في قطاعات إعادة التدوير ومعالجة الخردة، يتيح الاستقرار والقوة المتأصلان في تكوين المنشار الشريطي الصناعي التقسيم السريع والفعال للمكونات الكبيرة التي يصعب التعامل معها، مما يساهم بشكل كبير في إدارة الموارد. يضمن تصميمها الأساسي عدم استخدامها للقطع الخشن فحسب، بل غالبًا ما يتم استخدامها أيضًا في التطبيقات التي تكون فيها جودة وتربيع الوجه المقطوع أمرًا بالغ الأهمية لخطوات المعالجة اللاحقة عالية الدقة، وبالتالي تقليل الحاجة إلى تشطيب واسع النطاق بعد القطع وزيادة كفاءة العملية النهائية. إن الجمع بين هيكل المنشار الشريطي ذو الإطار الفولاذي والأتمتة الذكية يجعل المنشار الشريطي ذو العمود المزدوج الحديث أحد الأصول التي لا غنى عنها.

ما هي آلة النشر ذات العمود المزدوج؟

المنشار الشريطي ذو العمود المزدوج هو فئة متخصصة من ماكينات المناشير الشريطية لقطع المعادن، والتي تم تصميمها خصيصًا للتعامل مع المتطلبات الصارمة لمعالجة المواد ذات الحجم الكبير وعالية الكثافة في بيئات التصنيع الحديثة. لكي نقدر حقًا الهندسة المتقدمة لتصميم العمود المزدوج، يجب على المرء أولاً أن يفهم الآليات الأساسية لفئة النشر الشريطي بأكملها. تمثل هذه الآلة قفزة تكنولوجية مهمة من طرق القطع التقليدية، مما يوفر ثباتًا ودقة لا مثيل لهما ضروريًا لمواجهة تحديات المواد اليوم.

شرح الوظائف الأساسية لآلات النشر الشريطية

أt its most fundamental level, a band sawing machine is a cutting device that employs a continuous, flexible loop of metal with teeth—the saw blade—stretched tightly between two or more wheels. This blade, moving in one continuous, linear direction, performs the cutting action. The core functionality is distinct from reciprocating saws or circular saws, offering several inherent advantages. The linear, continuous movement of the blade ensures that cutting is always performed by a fresh set of teeth, leading to highly efficient chip evacuation and significantly reduced heat generation per tooth. This smooth, uniform cutting action is essential for achieving a high-quality cut surface finish and maximizing blade life, particularly when dealing with tough alloys. The cutting speed and the feed rate are the two primary variables controlled by the operator or the machine’s CNC band saw system.

تتضمن العملية الأساسية لجميع المناشير الشريطية تأمين قطعة العمل في مجموعة ملزمة قوية ثم تغذية الشفرة المستمرة عبر المادة حتى يتم تحقيق الانفصال. في المنشار الشريطي الصناعي، يتم توفير الطاقة الهائلة المطلوبة لدفع الشفرة بسرعات عالية والحفاظ على توتر هائل بواسطة محرك رئيسي عالي عزم الدوران. تعتمد الكفاءة الإجمالية لعملية القطع بشكل كبير على دقة موجهات الشفرة، والتي تمنع الشفرة الضيقة من الالتواء أو الانحراف تحت حمل القطع الثقيل. تتطلب هذه الوظيفة الأساسية، عند تطبيقها على تطبيقات المنشار الشريطي للخدمة الشاقة، آلية قادرة على إدارة القوى الديناميكية الهائلة دون المساس بالدقة الهندسية للقطع. هذا هو المكان الذي تصبح فيه الصلابة الهيكلية لتكوين العمود المزدوج ليست مفيدة فحسب، بل لا غنى عنها تمامًا. المنشار القياسي ذو العمود الواحد، المصمم للمهام الخفيفة، يفتقر ببساطة إلى الكتلة الهيكلية والدعم الموجه للحفاظ على التربيع عند مواجهة كتلة صلبة كبيرة من الفولاذ عالي القوة، مما يؤدي غالبًا إلى قطع غير دقيقة أو مدببة أو غير متعامدة تتطلب معالجة لاحقة باهظة الثمن.

شرح تفصيلي لهيكل العمود المزدوج ومزاياه

يعد هيكل العمود المزدوج هو السمة المميزة والميزة القصوى للمنشار الشريطي لقطع المعادن الحديث المصمم للمخزون الكبير. تتكون هذه الميزة المعمارية من عمودين توجيهيين ضخمين، عموديًا أو أفقيًا، يشكلان إطارًا ثابتًا وغير متحرك. يتم تركيب رأس المنشار، الذي يحمل عجلات القيادة والتباطؤ، والشفرة، وموجهات الشفرة، وتوجيهها بدقة على طول هذين العمودين. يحقق مبدأ التصميم هذا ما لا تستطيع الأنظمة ذات العمود الواحد تحقيقه: الدعم المطلق والثابت لآلية القطع طوال شوط القطع بأكمله، بغض النظر عن حجم أو كثافة المادة التي تتم معالجتها.

الميزة الأساسية لتصميم المنشار الشريطي ثنائي العمود هذا هي التخلص من الانحراف والالتواء والاهتزاز. في التصميمات التقليدية ذات العمود الواحد، يكون رأس القطع ناتئًا، مما يعني أنه يمتد من نقطة دعم واحدة. عندما يتم تطبيق حمل قطع ثقيل، فإن هذا الهيكل الكابولي يريد بطبيعة الحال أن ينثني أو يلتف بعيدًا عن المسار المستقيم. يعمل المنشار ذو العمود المزدوج على تحييد لحظة الانحناء هذه تمامًا عن طريق توزيع قوى التفاعل بشكل متماثل عبر عمودين متباعدين على نطاق واسع وشديد الصلابة. يتيح ذلك للماكينة استخدام ضغوط تغذية أعلى بكثير وشفرات أثقل ضرورية لعمليات المنشار الشريطي للخدمة الشاقة، خاصة في المواد التي يصعب قطعها، مثل سبائك النيكل أو قطع التيتانيوم الكبيرة.

تؤدي الصلابة التي يوفرها بناء المنشار الشريطي ذو الإطار الفولاذي والأعمدة المزدوجة إلى العديد من الفوائد التشغيلية القابلة للقياس. أولاً، يضمن التعامد الفائق للقطع، مما يعني أن وجه القطع يكون مربعًا بالنسبة للسهم ضمن تفاوتات ضيقة للغاية، غالبًا ما تكون أفضل من 0.002 بوصة لكل بوصة من القطع. ثانيًا، يعمل تخميد الاهتزاز على إطالة عمر الشفرة بشكل كبير، مما يقلل من التكاليف ووقت التوقف عن العمل المرتبط بتغييرات الشفرة. ثالثًا، تسمح السلامة الهيكلية المحسنة بدمج أنظمة الأتمتة والتحكم المتطورة. يمكن تحسين معدل التغذية، الذي يتم إدارته بواسطة نظام منشار شريطي هيدروليكي دقيق، بشكل كبير لأن هيكل الماكينة يمكنه التعامل مع القوى الناتجة بشكل موثوق. يتيح هذا التآزر بين الهيكل الصلب والتحكم الدقيق قطعًا معدنيًا آليًا فعالاً حقًا، مما يجعل منشار شريط CNC البديل للآلة ذات العمود المزدوج هو الخيار الأمثل لإعداد المخزون عالي الدقة والكميات الكبيرة. إن موثوقية هذا الهيكل تحت الحمل الثقيل المستمر هو السبب في أن المنشار الشريطي ذو العمود المزدوج يظل العمود الفقري الأساسي في القطاعات التي تتطلب معالجة مستمرة للمواد عالية الدقة.

تعرف على مكوناته ومبدأ عمله.

إن التميز التشغيلي للمنشار الشريطي ذو العمود المزدوج هو نتيجة لمكوناته المتخصصة والمتكاملة التي تعمل في تناغم متزامن، وكلها مثبتة بهيكل المنشار الشريطي ذو الإطار الفولاذي الصلب. إن فهم هذه المكونات هو المفتاح لتقدير كفاءة الآلة.

المكونات الرئيسية:

إطار المنشار/الرأس: المجموعة المتحركة الرئيسية، مدعمة بأعمدة مزدوجة. يضم نظام محرك الشفرة بالكامل. يعد ثباتها على الأعمدة أمرًا بالغ الأهمية للحفاظ على دقة القطع.

نظام محرك الشفرة: يتضمن المحرك الرئيسي وعلبة التروس التخفيضية، التي تنقل الطاقة العالية إلى عجلة القيادة. يحدد خرج الطاقة هنا قدرة الماكينة على عمليات المنشار الشريطي للخدمة الشاقة.

عجلات الفرقة: عجلة القيادة والعجلة الوسيطة التي تدور حولها الشفرة. يجب أن تكون هذه العجلات متوازنة ومحاذاة بشكل مثالي لتقليل الاهتزاز وضمان حركة الشفرة بسلاسة.

أدلة بليد: تقع المكونات الحرجة بجوار منطقة القطع مباشرةً. إنهم يستخدمون إدراجات كربيد أو محامل أسطوانية لتثبيت الشفرة بدقة أفقيًا وعموديًا قبل دخولها إلى المادة، مما يضمن بقاء القطع مستقيمًا وعموديًا تمامًا. تعد الصيانة المناسبة لموجهات الشفرة أمرًا حيويًا لجودة القطع.

نظام الملزمة والتثبيت: أ robust, often hydraulically powered system that secures the workpiece. In a hydraulic band saw, the clamping pressure can be adjusted to prevent material movement without deforming softer materials. The precision of this system is integral to achieving repeatable results in automatic metal cutting.

نظام تغذية المواد: عادةً ما يكون جزءًا لا يتجزأ من المنشار الشريطي CNC. يستخدم هذا النظام ملزمة مكوكية هيدروليكية أو مؤازرة لفهرسة المواد بدقة إلى الأمام بعد كل قطع، مما يضمن التكرار العالي لمعالجة الدفعات. وهذا يجعل تكوين المنشار الشريطي الأفقي عالي الإنتاجية.

نظام التبريد: ضروري لإدارة الحرارة. فهو يضخ كميات كبيرة من سائل التبريد/زيوت التشحيم مباشرة إلى منطقة القطع لتقليل الاحتكاك وشطف الرقائق ومنع الضرر الحراري لكل من الشفرة وقطعة العمل.

مبدأ العمل:

تبدأ العملية بواسطة نظام التحكم بالمنشار الشريطي CNC، والذي يدير دورة القطع بأكملها. أولاً، يتم وضع المادة بواسطة الملزمة المكوكية ويتم تثبيتها بشكل صارم بواسطة نظام ملزمة المنشار الشريطي الهيدروليكي. بمجرد تثبيته، يقوم المحرك الرئيسي بتسريع الشفرة إلى السرعة المبرمجة (SFM)، والتي يتم تحديدها حسب نوع المادة وخصائص الشفرة. يكمن جوهر العملية في التغذية الهبوطية المتحكم بها والمتزامنة لإطار المنشار على طول العمودين.

ال رأى الفرقة عمود مزدوج يستخدم أسطوانة هيدروليكية يتم التحكم فيها بدقة لتنظيم معدل التغذية. على عكس التغذية ذات الوزن الثابت، يسمح النظام الهيدروليكي بإجراء تعديلات فورية على ضغط التغذية بناءً على المقاومة التي تواجهها الشفرة. تعد هذه القدرة على "الاستماع" إلى الشفرة وتنظيم قوة التغذية أمرًا بالغ الأهمية لتحسين عملية القطع للمواد غير المتناسقة أو المتغيرة. تضمن صلابة هيكل المنشار الشريطي ثنائي العمود أن كل القوة الهيدروليكية تترجم مباشرة إلى جهد القطع، مما يحافظ على زاوية الدخول والخروج الدقيقة للشفرة. عندما تخترق الشفرة المادة، يقوم نظام التبريد بغمر القطع، مما يضمن إخلاء الرقاقة بسرعة ودرجة حرارة القطع المثالية. عند الانتهاء من القطع، يقوم النظام الهيدروليكي برفع إطار المنشار بسرعة، ويتم فك الملزمة، ويقوم نظام تغذية المواد بفهرسة المخزون للأمام إلى الطول المبرمج التالي، وتتكرر الدورة. تميز هذه العملية المتكاملة والدقيقة المنشار الشريطي ذو العمود المزدوج باعتباره الحل المنشاري الشريطي الصناعي الأول لقطع المعادن شديدة التحمل.

أنواع آلات النشر ذات العمود المزدوج

ال foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

آلات المنشار الشريطي ذات العمود المزدوج الأفقي

ال horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

ال stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

آلات المنشار الشريطي ذات العمود المزدوج العمودي

على النقيض من نظيره الأفقي، تم تحسين المنشار الشريطي العمودي المزدوج للتطبيقات التي لا يمكن فهرسة المواد فيها بسهولة أو من الأفضل قطعها أثناء بقاءها مسطحة. هذا النوع من المنشار الشريطي ذو العمود المزدوج يتميز بطاولة عمل ثابتة حيث يتم تأمين المواد. يتم تثبيت رأس المنشار عموديًا بين الأعمدة المزدوجة، ثم ينتقل إلى الأسفل أو عبر مستوى المادة. غالبًا ما يتم استخدام هذا التكوين لقطع المواد الكبيرة جدًا أو غير العملية، مثل الألواح المعدنية السميكة، أو الأشكال الهيكلية الضخمة، أو لإجراء عمليات تحزيز أو إحراز محددة. الميزة الرئيسية هنا هي الوضعية المستقرة للمادة. نظرًا لأن قطعة العمل تظل غير متحركة ومدعومة على مساحة سطح كبيرة، يتم تقليل الاهتزاز إلى الحد الأدنى، ويتم امتصاص قوى القطع في الأساس.

في حين أن غالبية عمليات قطع المعادن الأوتوماتيكية ذات الحجم الكبير تتم بشكل أفقي، إلا أن الإعداد الرأسي لا غنى عنه في المجالات المتخصصة. على سبيل المثال، في تصنيع الأدوات والقوالب، حيث يجب قطع كتل كبيرة ومكلفة من فولاذ الأدوات لإنشاء أشكال فارغة، يضمن الاتجاه الرأسي أعلى درجة من الاستقرار الهيكلي أثناء فصل المقاطع العرضية الكبيرة للمواد. في صناعة الطيران، غالبًا ما يتطلب قطع المطروقات الكبيرة والمعقدة من السبائك الفائقة الصعبة قدرات معالجة فريدة لمنشار شريطي للخدمة الشاقة في تكوين رأسي. على الرغم من أن هذه الآلات قد لا تقدم نفس سرعة الإنتاجية الخام التي يوفرها المنشار الشريطي الأفقي على مخزون القضبان، إلا أن سلامتها الهيكلية وقدرتها على التعامل مع عرض المواد وارتفاعها تجعلها لا تقدر بثمن. يوفر المنشار الشريطي العمودي المزدوج الصلابة الأساسية لإجراء عمليات قطع دقيقة على أحجام المواد التي من شأنها ببساطة أن تطغى على الآلات الصغيرة، مما يضمن موقعه كأداة منشار شريطي صناعي أساسي ومتخصص.

آلات المنشار الشريطي ذات العمود المزدوج الأوتوماتيكية باستخدام الحاسب الآلي

ال integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

ال precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

آلات المنشار الشريطي ذات العمود المزدوج الهيدروليكية

في حين أن جميع آلات المنشار الشريطي ذات العمود المزدوج للخدمة الشاقة تستخدم الطاقة الهيدروليكية للوظائف الرئيسية مثل التثبيت وفهرسة المواد، فإن مصطلح المنشار الشريطي الهيدروليكي غالبًا ما يؤكد على الدور المتطور للنظام الهيدروليكي في التحكم في معدل تغذية رأس المنشار. هذه هي الآلية المسؤولة عن توصيل قوة القطع. في المنشار الشريطي ذو العمود المزدوج المتميز، يعد النظام الهيدروليكي أكثر بكثير من مجرد مصدر للقوة الغاشمة؛ إنه نظام مكرر للغاية من الصمامات التناسبية، ومحولات الضغط، والمخمدات التي تحكم الحركة الهبوطية لرأس المنشار بدقة شديدة.

يعد هذا التحكم الدقيق أمرًا حيويًا لأن خصائص القطع المعدنية تتغير باستمرار. تكون المقاومة عالية عندما تدخل الشفرة إلى المادة لأول مرة، وتتغير بشكل كبير مع تقدم الشفرة عبر مقطع عرضي متغير. يمكن لنظام المنشار الشريطي الهيدروليكي الدقيق، والذي غالبًا ما يكون مقترنًا بحلقة التغذية الراجعة للمنشار الشريطي CNC، ضبط ضغط التغذية على الفور للحفاظ على الحمل الأمثل للرقاقة على أسنان الشفرة. وهذا يمنع التحميل الزائد والتحميل الزائد. تضمن حركة السوائل المخمدة التي يوفرها النظام الهيدروليكي قطعًا سلسًا ومتسقًا، وهو أمر ضروري لتقليل الاهتزاز وإطالة عمر شفرات الكربيد عالية التكلفة المستخدمة في عمليات المنشار الشريطي لقطع المعادن الخطيرة. علاوة على ذلك، يعمل النظام الهيدروليكي على تشغيل آلية التثبيت القوية، مما يضمن بقاء المادة ثابتة أثناء عملية القطع القاسية، وهو أمر ضروري للمنشار الشريطي ذو الإطار الفولاذي لتحقيق أقصى إمكاناته. تعد الموثوقية والنقل السلس للطاقة لنظام المنشار الشريطي الهيدروليكي أمرًا أساسيًا لتحقيق النتائج عالية الدقة المتوقعة من أي منشار شريطي حديث مزدوج العمود مخصص للقطع عالي الأداء. يحدد التآزر بين الصلابة الفيزيائية والتحكم الهيدروليكي القدرة النهائية للمنشار الشريطي الصناعي الحديث.

الميزات الرئيسية التي يجب مراعاتها بالنسبة للمناشير الشريطية ذات الأعمدة المزدوجة شديدة التحمل

عند الاستثمار في شريط مزدوج العمود، يجب على المشترين المحتملين النظر إلى ما هو أبعد من مجرد الحجم والقدرة الحصانية. تكمن القيمة الحقيقية والكفاءة للمنشار الشريطي ثنائي العمود في التفاعل التآزري لميزاته المتكاملة. تحدد هذه الخصائص قدرة الماكينة الحقيقية على قطع المعادن تلقائيًا، ودقتها المستدامة، وطول عمرها التشغيلي الإجمالي في بيئة المنشار الشريطي شديدة التحمل. يضمن تحديد المجموعة الصحيحة من الميزات توافق الماكينة بشكل مثالي مع سير عمل التصنيع، وخصائص المواد، وحجم الإنتاج المطلوب.

قدرة القطع

قدرة القطع هي المواصفات الأساسية التي تحدد المنشار الشريطي ذو العمود المزدوج ويجب تقييمها بدقة. يتم تحديد هذا المقياس من خلال الحد الأقصى للأبعاد التي يمكن للآلة استيعابها وقطعها فعليًا. ترتبط السعة بشكل مباشر بالمسافة بين العمودين الداعمين وحدود الحركة الرأسية لرأس المنشار. نظرًا للصلابة المتأصلة التي يوفرها العمودان وبناء المنشار الشريطي ذو الإطار الفولاذي الضخم، فقد تم تصميم هذه الآلات بشكل واضح للتعامل مع القضبان والمطروقات والحزم التي سيكون من المستحيل من الناحية الهيكلية على المناشير ذات العمود الواحد معالجتها بدقة.

في تطبيقات المنشار الشريطي الصناعي، لا تتعلق السعة بالحجم المادي فقط؛ يتعلق الأمر بالحفاظ على الدقة في هذا البعد الأقصى. يجب أن توفر الآلة ذات السعة 30 بوصة وجهًا مقطوعًا متعامدًا ومسطحًا عبر 30 بوصة بالكامل. وهذا يتطلب مقاومة شديدة للانحراف لا يمكن أن توفرها سوى بنية المنشار الشريطي المزدوج العمود. علاوة على ذلك، فإن قدرة القطع القصوى غالبًا ما تحدد الطاقة المطلوبة لمحرك تشغيل الشفرة والحجم المقابل للشفرة. تتطلب الماكينة ذات السعة الأكبر شفرة أوسع وأكثر سمكًا للحفاظ على الاستقرار، وتتطلب قوة محرك أكثر قوة ونظام دفع أقوى للتعامل مع حمل القطع المتزايد ومقاومة الاحتكاك. عند تقييم النماذج، من الضروري مراعاة غلاف العمل الفعلي وليس فقط الحد الأقصى النظري للتخليص. يمكن أيضًا أن توفر السعة الكبيرة جدًا مرونة قيمة لمتطلبات المواد المستقبلية أو إعداد المخزون ذي الشكل الغريب.

سرعة الشفرة

تعد سرعة الشفرة، التي يتم قياسها عادةً بالقدم السطحية في الدقيقة (SFM) أو بالأمتار في الدقيقة، معلمة مهمة تحدد كفاءة القطع وطول عمر الشفرة. يجب أن تكون هذه الميزة قابلة للتعديل والتحكم فيها بدقة لأن سرعة القطع المثالية تختلف بشكل كبير بناءً على صلابة المادة وتكوينها وخصائصها الحرارية. على سبيل المثال، تتطلب المواد اللينة مثل الألومنيوم والسبائك غير الحديدية SFM عاليًا لتحقيق تكوين فعال للرقائق، في حين تتطلب المواد الصلبة المقاومة للحرارة مثل فولاذ الأدوات والتيتانيوم وسبائك النيكل الفائقة سرعات أبطأ بكثير وأكثر تحكمًا لمنع تراكم الحرارة المفرط واللحام الدقيق وتآكل الشفرة المبكر.

تستخدم ماكينات المنشار الشريطي CNC الحديثة محركات الأقراص المتغيرة التردد (VFDs) المدمجة في التحكم الرئيسي في المحرك. وهذا يسمح بتعديل سرعة الشفرة بشكل فوري وبدون خطوات، مما يتيح للمشغل ضبط SFM بدقة للسبيكة التي يتم قطعها. تتميز نماذج المنشار الشريطي لقطع المعادن المتميزة أيضًا بردود فعل حلقة مغلقة، حيث يمكن لنظام التحكم مراقبة الحمل على المحرك وضبط SFM للحفاظ على الأداء الأمثل، خاصة عند الانتقال بين المركز وحافة قطعة معدنية كبيرة حيث تتغير ظروف القطع. تعد القدرة على مطابقة سرعة الشفرة بدقة مع مقاومة القطع أمرًا أساسيًا لزيادة عمر الشفرة إلى الحد الأقصى وتقليل وقت القطع الإجمالي، مما يجعل هذه الميزة مكونًا رئيسيًا لقطع المعادن الأوتوماتيكي الفعال والفعال من حيث التكلفة.

حجم الشفرة

ال specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

ال width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

نظام التبريد

ال coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

التبريد: إزالة حرارة الاحتكاك من منطقة القطع، مما يمنع الضرر المعدني لقطعة الشغل ويحافظ على صلابة أسنان الشفرة.

التشحيم: تقليل الاحتكاك بين الشفرة والمادة، وبالتالي تقليل استهلاك الطاقة والحرارة.

فلاشينغ رقاقة: أggressively washing chips away from the kerf (the cut slot), preventing re-cutting of chips which drastically reduces blade life and cutting efficiency.

أ high-performance double column band saw will incorporate a high-volume, often dual-nozzle, flood coolant system that ensures the fluid reaches the deepest part of the cut. More advanced systems, especially those supporting automatic metal cutting, include chip conveyor systems that automatically remove the swarf from the machine basin and deposit them into an external collection bin. This continuous chip removal is mandatory for unmanned operation and prevents chips from clogging the cutting zone or damaging the hydraulic components. The integration of a CNC band saw can also automate the mixing and monitoring of the coolant/lubricant concentration, ensuring optimal performance for different materials being processed.

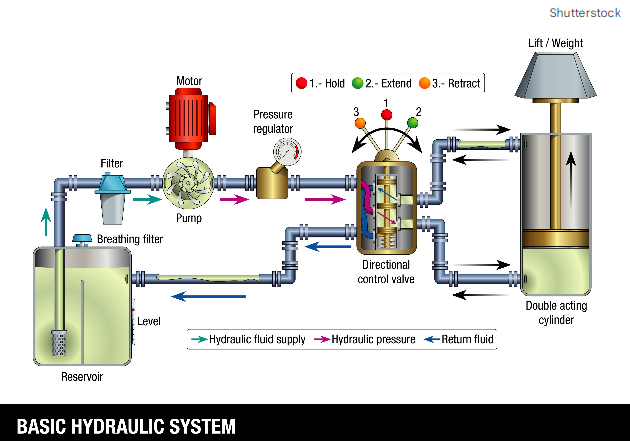

النظام الهيدروليكي

ال hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

في النماذج المتميزة، يتميز النظام بصمامات هيدروليكية متناسبة وأجهزة استشعار للضغط تعمل في حلقة مغلقة مع وحدة التحكم CNC. يتيح ذلك للنظام ضبط معدل التغذية على الفور بناءً على المقاومة في الوقت الفعلي التي تواجهها الشفرة. يضمن هذا التحكم الذكي حملًا ثابتًا ومثاليًا للرقاقة، وهو مبدأ يُعرف باسم تنظيم ضغط التغذية السفلية المستمر. تعد هذه البراعة في توصيل الطاقة أمرًا ضروريًا لمنع الشفرة من "العض" بقوة شديدة عند بدء القطع أو المماطلة عند مواجهة قسم صعب بشكل خاص. تعمل الحركة السلسة والمخمدة التي يوفرها نظام المنشار الشريطي الهيدروليكي المصمم جيدًا على تقليل الصدمات والاهتزازات الهيكلية، مما يساهم بشكل مباشر في تشطيب القطع الفائق وإطالة عمر الأداة. علاوة على ذلك، تضمن الملزمات الهيدروليكية القوية بقاء المادة ثابتة تمامًا، وهو أمر ضروري للحفاظ على الدقة أثناء دورات قطع المنشار الشريطي شديدة التحمل.

التحكم باستخدام الحاسب الآلي

ال Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

تشمل القدرات الرئيسية لنظام CNC ما يلي:

تحسين المعلمة: تخزين واسترجاع معلمات القطع لمئات المواد المختلفة ومجموعات الشفرات.

ردود الفعل التشخيصية: مراقبة معلمات التشغيل المهمة مثل شد الشفرة، وحمل المحرك، ومستويات سائل التبريد، وإيقاف الماكينة تلقائيًا في حالة اكتشاف ظروف غير آمنة.

فهرسة المواد: التحكم في الملزمة المؤازرة أو المكوكية الهيدروليكية لفهرسة المادة للأمام بدقة على مستوى الميكرون، مما يضمن تفاوتات مشددة في قطع المعادن تلقائيًا.

الشبكات: دمج المنشار الشريطي الصناعي في شبكة المصنع، مما يسمح بالمراقبة عن بعد، وجمع بيانات الأداء، والتكامل مع أنظمة جدولة المخزون والإنتاج.

ال intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

نظام لقط المواد

ال material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

تشمل المكونات الرئيسية الملزمة الثابتة والملزمة المكوكية. تعتبر الملزمة المكوكية ضرورية لقطع المعادن الأوتوماتيكي وتعمل كمغذي للمواد، وتحريك المخزون بدقة للأمام بعد كل قطع. يجب أن يتم تصميم فكوك الملزمة لتثبيت المواد من جميع الجوانب، مما يضمن الاستقرار، خاصة عند قطع المواد المجمعة أو الأشكال الفردية. تشتمل الأنظمة الحديثة غالبًا على إمكانات الملزمة المنقسمة، مما يسمح بفتح الملزمة جزئيًا فقط لإدارة بقايا المواد النهائية بشكل أكثر كفاءة، وبالتالي تقليل هدر المواد. إن سلامة نظام التثبيت هي ما يترجم في النهاية القوة الميكانيكية إلى قطع دقيق وقابل للتكرار، مما يعزز دور الماكينة باعتبارها منشار شريطي لقطع المعادن عالي الدقة. يجب أن تكون قوة التثبيت ودقة تحديد المواقع متناسبة مع قدرة القطع الإجمالية للمنشار الشريطي ثنائي العمود.
